Циклоны ЦН-15-2000×1УП нашли применение в различных областях промышленности. Используют данные пылеуловители для сухой очистки газовоздушных потоков. Улавливание и отделение твердых сухих частиц при помощи таких аппаратов осуществляется из сушилок и устройств, в которых при работе возможно образование пыли, а также из систем пневматической транспортировки. Допустимый уровень загрязненности объекта для фильтрации воздуха циклонами ЦН-15-2000×1УП составляет до 400 г/м3.
Условные обозначения циклонов ЦН-15-2000×1УП расшифровываются следующим образом:
Ц — циклон;
Н — конструкции НИИОгаза;
15 — угол наклона входного патрубка относительно горизонтали (0);
2000 — внутренний диаметр цилиндрической части циклона (мм);
После «×»:
1 — количество циклонов в группе;
УП- с камерой очищенного газа в виде улитки и пирамидальной формой бункера.

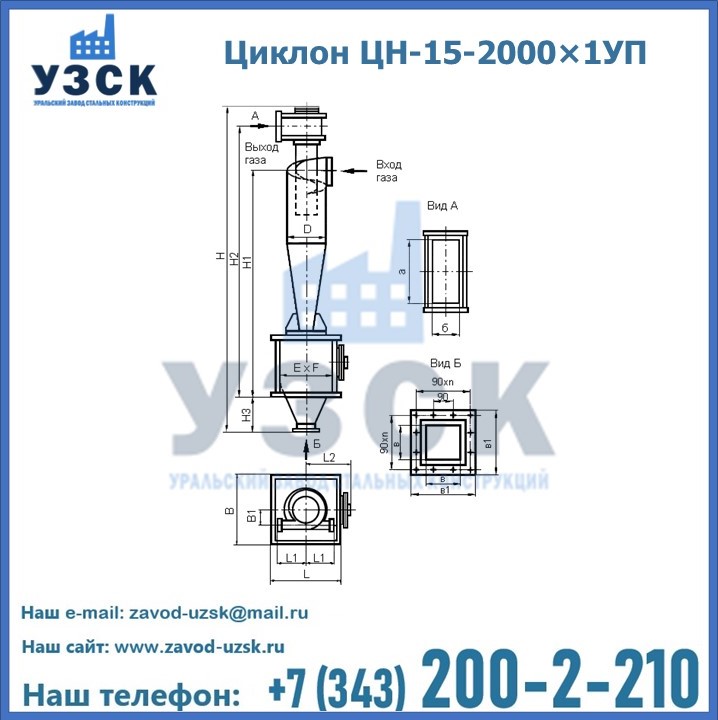

Конструкционные элементы данной модели:
- цилиндр
- винтовая крышка
- выхлопная труба
- конус
- входной патрубок
- камера очищенного газа в форме улитки
- пирамидальный бункер
Циклоны групповые ЦН-15-2000×1УП отличаются удобством и простотой эксплуатации, компактны и имеют умеренный уровень шума. Данный вид циклонов имеют некоторые особенности. К примеру, их нельзя применять на производстве, где продуктами переработки является сильнослипающаяся, взрывоопасная или имеющая волокна пыль.
Для изготовления циклонов ЦН-15 в Кентау, которые планируется применять при t не ниже -400С, используется углеродистая сталь. Если предполагается, что температура окружающей среды будет ниже -400С, рекомендуется выбрать устройство из низколегированной стали.
Основные параметры циклонов ЦН-15
| Массовая концентрация пыли в очищаемом газе, г/м3: | |
| для слабослипающихся пылей | до 1000 |
| для среднеслипающихся пылей | 250 |
| Температура очищаемого газа, С | до 400 |
| Давление, кПа | до 5 |
| Коэффициент гидравлического сопротивления циклонов: | |
| для одиночного исполнения | 147 |
| для группового исполнения | |
| с «улиткой» | 175 |
| со сборником | 182 |
Основные технические характеристики циклонов типа ЦН-15-2000×1УП
| Типоразмер циклона | Площадь сечения цилиндрической части корпуса (группы корпусов), м2 | Производительность, м3 /час | Рабочий объем бункера, м3 | |
|---|---|---|---|---|
| при V=2,5м/сек | при V=4,0м/сек | |||
| ЦН-15-2000×1УП | 3,00 | 27000 | 43200 | 16,0 |
Завод «УЗСК» в Кентау предлагает большой выбор циклонов и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Уральский Завод Стальных Конструкций располагает всем необходимым для изготовления воздухоочистительного оборудования по индивидуальным чертежам, с учетом заданных параметров и специфики предприятия. Заказать и купить циклоны ЦН-15, а также другое высококачественное оборудование, можно через наш сайт или по указанному в разделе «Контакты» телефону.
