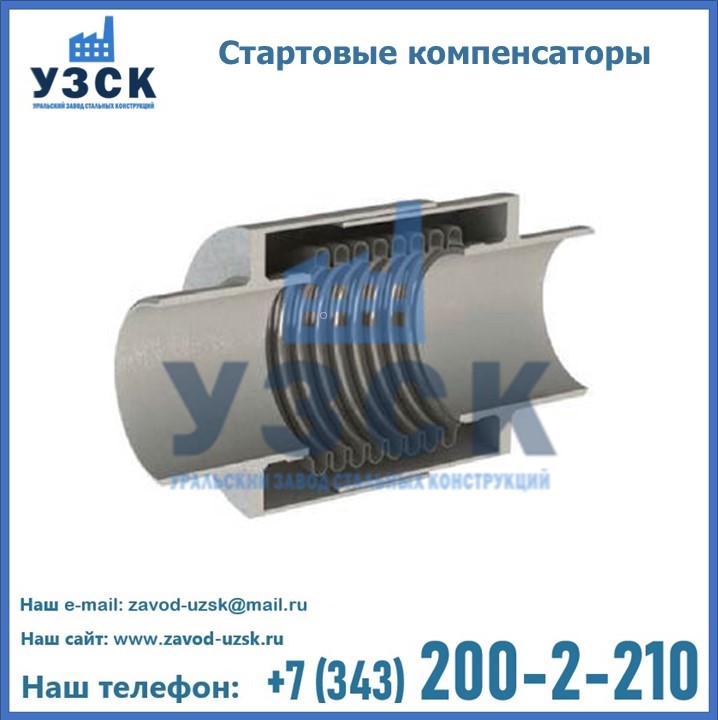

Стартовые компенсаторы являются разновидностью сильфонного компенсатора, который, в свою очередь, представляет собой приспособление для поглощения или уравновешивания относительных движений и механических воздействий с определенной величиной и частотой. Состоит такое устройство из сильфона (или нескольких сильфонов) и арматуры. Рабочими средами для сильфонных компенсаторов служат пар, жидкость, газ, агрессивные и сыпучие вещества. Компенсационные устройства данного вида обеспечивают эффективную защиту трубопроводных систем, транспортирующих пар и горячую воду, а также компенсируют статические и динамические нагрузки, возникающие в технологических трубопроводах (температурные деформации и вибрации).
Стартовые компенсаторы способны обеспечить частичную разгрузку трубопровода от нагрузки, возникающей при нагреве трубопровода. Стартовый сильфонный компенсатор СКСТ в Кентау встраивают между двух неподвижных опор трубопровода, затем, в трубопровод пускают теплоноситель и нагревает до температуры, составляющей 50% от маx рабочей t. Компенсатор СКСТ имеет свойство сжиматься на величину рабочего хода, и после выдержки при установленной t кожухи СКСТ завариваются между собой. В свою очередь, сильфон стартового компенсатора после этого не участвует в дальнейшей работе трубопровода, который далее эксплуатируется в напряженном состоянии.
Расшифровка обозначения для стартового компенсатора на примере СКСТ 80-2,5-150/О±40/ПП:
СКСТ – сильфонный компенсатор стартовый;
Dy80 – размер условного диаметра;
2,5 — давление Py Мпа;
150 — рабочая температура t°С;
О±40 — осевое перемещение (мм);
ПП – патрубковые присоединительные элементы.
Технические характеристики компенсаторов стартовых СКСТ

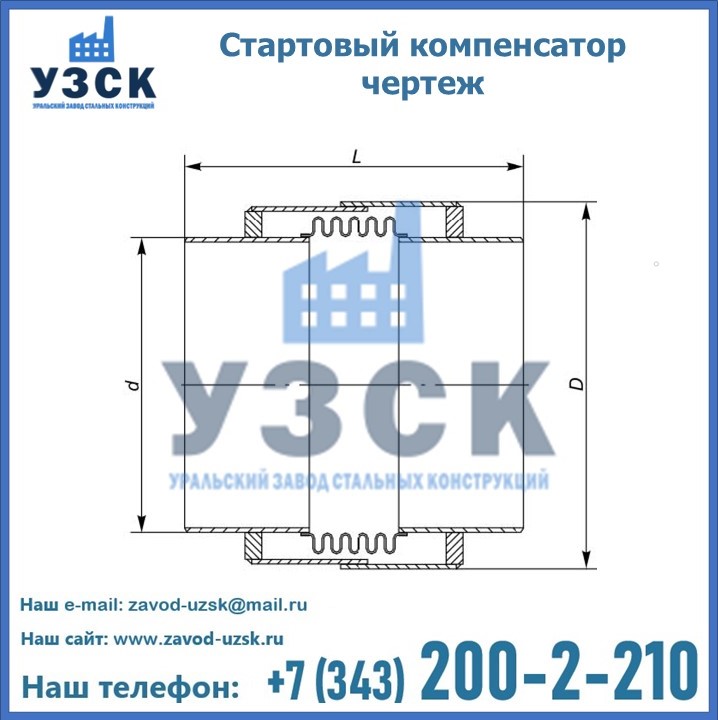

Обозначение | Ду | Размеры, мм | Осевое перемещение, 2λ, мм | Осевая жесткость, Н/мм | Эффективная площадь, м2 | Масса, кг | ||
---|---|---|---|---|---|---|---|---|
D | L | d | ||||||
СКСТ 80-2,5-150/О±40/ПП | 80 | 159 | 350 | 89 | 80 | 409 | 0,0075 | 12 |
СКСТ 100-2,5-150/О±55/ПП | 100 | 174 | 400 | 108 | 110 | 447 | 0,0123 | 19 |
СКСТ 125-2,5-150/О±55/ПП | 125 | 193 | 450 | 133 | 110 | 490 | 0,0174 | 20 |
СКСТ 150-2,5-150/О±55/ПП | 150 | 226 | 550 | 159 | 110 | 765 | 0,0239 | 31 |
СКСТ 200-2,5-150/О±70/ПП | 200 | 292 | 550 | 219 | 140 | 765 | 0,0441 | 50 |
СКСТ 250-2,5-150/О±70/ПП | 250 | 351 | 550 | 273 | 140 | 908 | 0,0671 | 74 |
СКСТ 300-2,5-150/О±70/ПП | 300 | 414 | 550 | 325 | 140 | 1089 | 0,0967 | 100 |
СКСТ 350-2,5-150/О±70/ПП | 350 | 454 | 550 | 377 | 140 | 1200 | 0,1408 | 117 |
СКСТ 400-2,5-150/О±70/ПП | 400 | 524 | 550 | 428 | 140 | 1567 | 0,1634 | 134 |
СКСТ 500-2,5-150/О±85/ПП | 500 | 640 | 600 | 530 | 170 | 1110 | 0,2560 | 218 |
СКСТ 600-2,5-150/О±85/ПП | 600 | 760 | 600 | 630 | 170 | 1520 | 0,3562 | 245 |
СКСТ 700-2,5-150/О±85/ПП | 700 | 936 | 650 | 720 | 170 | 1090 | 0,5095 | 331 |
СКСТ 800-2,5-150/О±85/ПП | 800 | 955 | 650 | 820 | 170 | 2500 | 0,6123 | 346 |
СКСТ 900-2,5-150/О±85/ПП | 900 | 1120 | 760 | 920 | 170 | 1870 | 0,7775 | 470 |
СКСТ 1000-2,5-150/О±85/ПП | 1000 | 1180 | 760 | 1020 | 170 | 1974 | 0,9126 | 532 |
СКСТ 1200-2,5-150/О±85/ПП | 1200 | 1390 | 800 | 1220 | 170 | 2100 | 1,2827 | 850 |
СКСТ 1400-2,5-150/О±85/ПП | 1400 | 1590 | 800 | 1420 | 170 | 2200 | 1,7156 | 1100 |
СКСТ 1600-2,5-150/О±85/ПП | 1600 | 1790 | 800 | 1620 | 170 | 2330 | 2,2114 | 1360 |
Заказать компенсатор стартовый СКСТ в Кентау можно на сайте Уральского Завода Стальных Конструкций. Мы продаем и производим надежную и долговечную продукцию высокого качества по приемлемым ценам. Предприятие располагает собственными производственными площадями и сотрудничает только с надежными поставщиками. Купить сильфонные стартовые компенсаторы можно через наш сайт или по указанному в разделе «Контакты» телефону.
