Емкостные аппараты ВКП представляют вертикально установленные емкости с плоской крышкой и конусным нижним днищем. Конструкция используется под жидкие ингредиенты 3,4 класса опасности по классификации по ГОСТ 12.1.007-76. К этой категории относят жидкости ГЖ, НГ, ТГ, ГВ.
Аппарат может быть со змеевиком для поддержания нужной температуры и без такового. Для лучшего истечения субстанции дно конусное, с углом 60,90,140 о. Днища, при работе с давлением не более 0,07 МПа, допускаются не отбортованные. Самые востребованные габариты имеют емкости ВКП на 10, 16 и 25 м3.
Условия эксплуатации оборудования:
- рабочая среда – масла, нефтепродукты и их производные, продовольственные текучие ингредиенты;
- плотность не более 2000 кг/м3;
- температура окружающей среды от -60 до +50 0;
- давление в змеевике не более 0,6 МПа.
Змеевик может работать как на подогрев жидкости, так и на охлаждение.
Где купить аппарат ВКП в Кентау?
На заводе УЗСК выпускают различное емкостное оборудование, в том числе и сосуды ВКП простые и со змеевиками. Мы изготавливаем конусные днища с отбортовкой и без таковой. Каждый сосуд имеет стандартный комплект фланцев для обвязки в технологическом потоке. В зависимости от места и условий эксплуатации используется разный металл, в соответствии требованиям стандартов.

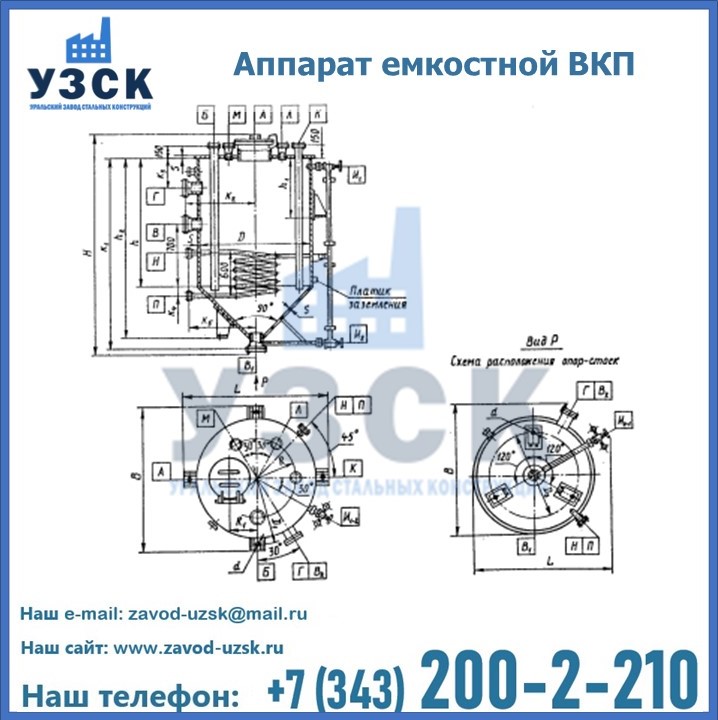

Габариты емкостей ВКП
| Обозначение | D | h | 1<4* | R | Исполнение на опорах лапах | Исполнение на опорах-стойках | Масса, кг | Объем,м 3 | Площадь поверхности тепло- обмена,м 3 * | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | L | D2 | d2 | h2 | L1* * | Bз* * | |||||||||||||||||
| мм | общая | в рабочем состояни (не более) | номин. | рабочий (не более) | |||||||||||||||||||
| ВКП1-1-10 | 2200 | 2500 | 3340 | 1270 | 150 | 200 | 1200 | 800 | 600 | 2785 | 35 | 800 | 2915 | 2010 | 42 | 2955 | 2360 | 2365 | 2040 | 22250 | 10 | 8,7 | 2,9 |
| ВКП1-4-10 | 2120 | ||||||||||||||||||||||
| ВКП1-1-16 | 2600 | 3200 | 3840 | 1470 | 250 | 1400 | 950 | 750 | 3270 | 42 | 850 | 3410 | 2410 | 3452 | 2730 | 2740 | 2730 | 34800 | 16 | 14,1 | 3,5 | ||
| ВКП1-4-16 | 2870 | ||||||||||||||||||||||
| ВКП1-1-25 | 2800 | 4000 | 5040 | 1570 | 200 | 300 | 1500 | 1000 | 850 | 3635 | 950 | 3795 | 2610 | 4925 | 2920 | 2925 | 3920 | 55150 | 25 | 23 | |||
| ВКП1-4-25 | 4020 | ||||||||||||||||||||||
Если заказать оборудование предварительно, его можно купить в Кентау по выгодной цене в компании УЗСК. Узнать об условиях продаж доступно на сайте, воспользовавшись контактами.
