Деаэраторы ДА — это специальные устройства, предназначенные для устранения из воды растворенных газов (кислорода, углекислого газа), способных не только негативно повлиять на качество работы оборудования, но и стать причиной аварийной ситуации на производстве. С помощью таких аппаратов производится деаэрация, то есть, удаление коррозионно-агрессивных газов из питательной воды, которая подается в парогенераторы, тепловые сети и системы водоснабжения. Наиболее часто деаэраторы применяются в Кентау на электростанциях, в химической промышленности, а также на любых производственных объектах, использующих паровые и водогрейные котлы. Гидрозатвор деаэратора ДА является одним из составляющих элементов деаэратора, который предохраняет устройство от опасного повышения давления и уровня воды.

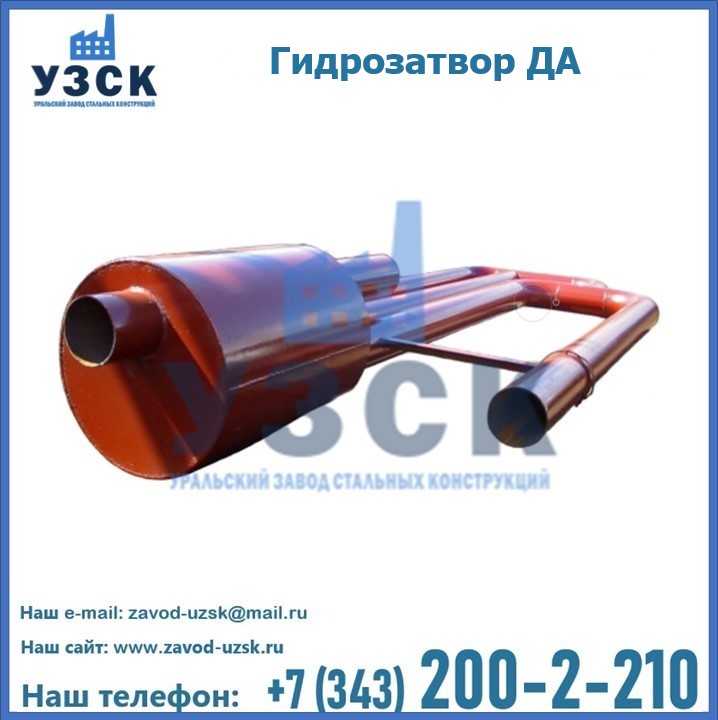

Устройство и функциональные особенности гидрозатвора деаэратора
Гидрозатвором ДА или предохранителем, в обязательном порядке, комплектуются атмосферные деаэраторы. Данное предохранительное устройство включает в себя два гидрозатвора, объединенные в общую гидравлическую систему, а также расширительный бак. Один гидрозатвор предохраняет устройство от превышенного давления, а второй защищает от опасного превышения уровня воды в деаэраторном баке ДА. Расширительный бак предназначен для накопления и содержания необходимого объёма воды, который автоматически заливается в устройство после устранения нарушений в функционировании установки. Благодаря расширителю, устройство считается самозаливающимся.
Диаметр для парового гидрозатвора определяется исходя из максимального допустимого давления в атмосферном деаэраторе ДА и наибольшего расхода пара. В ряде случаев, функцию гидрозатвора выполняют предохранительные клапаны (для защиты от превышения давления) и конденсатоотводчик к штуцеру перелива (для уровня воды). Гидрозатвор соединяется с деаэраторным баком БДА при помощи штуцера перелива.
Технические характеристики гидрозатвора деаэратора ДА
| Наименование показателей | ДА 1-3 | ДА 5-25 | ДА-50 | ДА-100 | ДА-200 | ДА-300 |
| Давление рабочее, МПа | 0,17 | 0,17 | 0,17 | 0,17 | 0,17 | 0,17 |
| Температура воды, °С | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 | 104,25 |
| Высота гидрозатвора, мм | 5 850 | 5 850 | 5 850 | 5 970 | 6 400 | 6 350 |
| Масса гидрозатвора, кг | 180 | 210 | 417 | 652 | 1 189 | 1 240 |
Принцип работы деаэратора и назначение в нем гидрозатвора ДА
В верхнюю распределительную дырчатую тарелку деаэрационной колонки подается предварительно подогретая, предназначенная для деаэрации, вода. Подводится она через патрубок подвода ХВО и сквозь отверстия тарелки струями стекает на промежуточную сливную тарелку. Данный этап обработки воды необходим для увеличения времени нахождения водяных струй в паровом пространстве струйного отсека, в котором вода успевает нагреться до нужной температуры. В это же время в колонку КДА поступает пар и начинается термическая обработка вода и растворенных в ней газов, в результате которой они расширяются и отделаются друг от друга. Горячий газ циркулирует вверх по колонке КДА и передается для охлаждения в охладитель выпара. Обработанная вода перемещается в нижнюю часть колонки, оборудованную гидрозатвором. Данное приспособление, при нормальном режиме работы, не позволяет пару проходить через него, за счет того, что залито водой. Благодаря этому обеспечивается прогрев воды в барботажном листе до нужной температуры. Вторая функция гидрозатвора реализуется при повышенном давлении. Пар продавливает воду, под воздействием высокого давления, и небольшая его часть (излишек) попадает в колонку КДА, минуя нижнюю барботажную тарелку. За счет этого давление пара снижается, и работа деаэратора нормализуется. После процедуры деаэрации, вода поступает в накопительный деаэраторный бак ДА.
На рисунке 3 показаны: перелив в предохранительное устройство из деаэратора (А), выхлоп в атмосферу (Б), подвод пара из деаэратора (В), сливной трубопровод (Г), трубопровод и контроль залива, дренаж (Д):
Монтаж и перевозка гидрозатвора ДА в Кентау
Из-за больших габаритов, гидрозатвор деаэратора ДА выпускается и транспортируется на объект в сборе. Для снижения транспортных расходов, возможна перевозка устройства в разобранном состоянии, как правило, гидрозатвор делится на две части, которые соединяются на месте монтажа.
Производство и продажа гидрозатворов в Кентау
Если вы планируете купить, то или иное оборудование, например, гидрозатворы ДА, то рекомендуем заказать данный товар на сайте УЗСК. Мы производим и реализуем продукцию высокого качества по приемлемой цене. Специалисты Уральского Завода Стальных Конструкций проконсультируют вас по всем вопросам, помогут сделать выбор и оформить заказ без лишних временных затрат. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, а также износостойкость и высокую производительность предлагаемого оборудования. Если требуется произвести изделие нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие сотрудничает с надежными поставщиками, а также имеет собственные производственные площади. На все поставляемые или производимые компанией «УЗСК» изделия имеются чертежи и прочая рабочая документация. Постоянным заказчикам мы предлагаем особые условия платежа и систему партнерских скидок. Заказать и купить гидрозатворы высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
