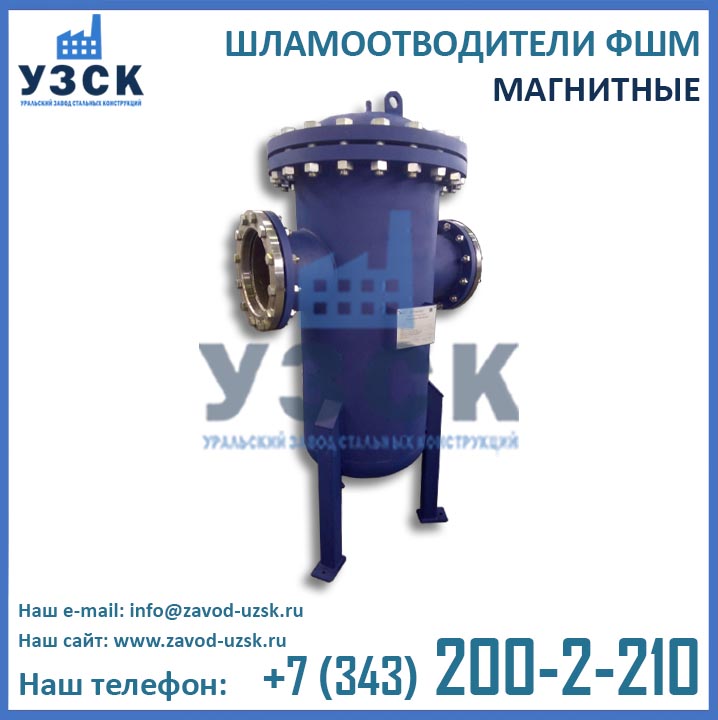

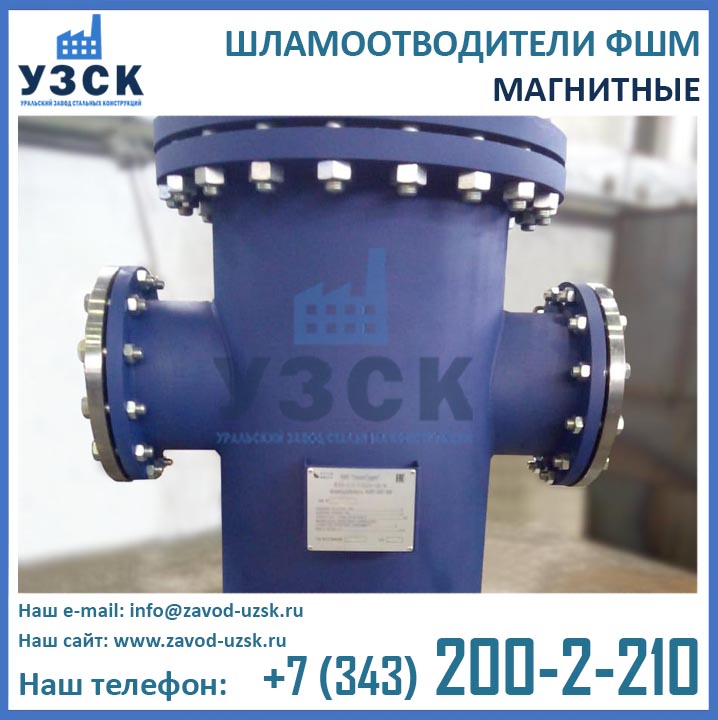

Магнитный фильтр-шламоотводитель ФШМ-600 конструктивно является стальным цилиндрическим сосудом диаметром корпуса 1224 мм с эллиптическим днищем внизу, фланцевой крышкой сверху и съемным фильтрующим элементом внутри. Изделие предназначено для улавливания из водного потока органических и неорганических примесей и частиц, в том числе обладающих ферромагнитными свойствами. Фильтры ФШМ 600 в Кентау широко применяются в системах коммунального хозяйства, где они монтируются на трубопроводы отопления, ГВС и ХВС с диаметром условного прохода Ду 600 мм для защиты труб, арматуры, насосов, подогревателей и другого оборудования от повреждений, вызванных наличием в воде посторонних предметов и фракций. Нередко можно встретить следующие обозначения магнитных фильтров ФШМ Ду 600: шламоуловитель ФШМ Ду600, шламоотделитель ФШМ Ду600, шламоотводитель ФШМ Ду600.
Шламоотделители ФШМ Ду 600 мм: основные характеристики
Параметр | ФШМ-600 до 120°С | ФШМ-600 до 150°С |
Высота | 3400 мм | 3400 мм |
Длина | 1600 мм | 1600 мм |
Диаметр корпуса | 1224 мм | 1224 мм |
Диаметр условного прохода | 600 мм | 600 мм |
Масса | 2400 кг | 2400 кг |
Объем корпуса | 2700 л | 2700 л |
Производительность | 2130 т/ч | 2130 т/ч |
Температура максимум | 120 °С | 150 °С |
Рабочее давление | 1,6 МПА (16кгс/см2) | |
Тонкость фильтрации | 1000 мкм | 1000 мкм |
Эффективность очистки (1 цикл) | 97% | 97% |
Воздушник (внутренняя резьба) | ½» | ½» |
Слив (наружная резьба) | 3″ | 3″ |
Материал корпуса | ст3пс / ст20 / 09Г2С / аналоги | |
Материал фланцев | ст3пс / ст20 / 09Г2С / аналоги | |
Материал сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги | |
Конструктивные особенности и принцип работы фильтрующего элемента шламоотделителя ФШМ-600
Основными составляющими магнитно-сетчатого фильтрующего элемента шламоотводителя ФШМ Ду600 являются перфорированные перегородки, система магнитов и сетка тонкой фильтрации.
Перфорированные перегородки необходимы для улавливания относительно крупных предметов и изготавливаются из нержавеющей стали.
Система магнитов состоит из неодимовых стержней, притягивающих ржавчину, ферромагнетики и прочие заряженные частицы.
Сетка тонкой фильтрации (1000 мкм) изготавливается из нержавеющей стали и служит для улавливания оставшихся после предыдущих этапов очистки фракций и мелкодисперсных частиц.
Для удобства эксплуатации шламоотводителя 600 мм, фильтрующий элемент имеет съемную конструкцию, что облегчает его прочистку, обслуживание и ремонт.
Шламоотводитель ФШМ Ду 600 мм от производителя: срок изготовления, цена, география поставок
Уральский завод стальных конструкций (УЗСК) осуществляет производство шламоотводителей ФШМ-100 любой сложности: как типовых исполнений, так и по индивидуальным размерам, характеристикам и чертежам заказчика. Многочисленный штат сотрудников высокой квалификации, большие производственные площади, парк станков и необходимого оборудования позволяют нам выпускать шламоуловители ФШМ 600 мм в кратчайшие сроки в любых объемах.
Сварочное оборудование и технология сварки завода УЗСК, которые мы применяем в процессе производственных работ, прошли аттестацию Национального агентства контроля сварки НАКС. Специалисты сварочного производства нашего завода также имеют аттестаты НАКС.
Изготовление фильтров ФШМ Ду600 производится исключительно из высококачественного нового сырья и комплектующих, которые проходят строгий входной контроль на заводе УЗСК при участии собственной лаборатории НК (аттестована на все виды неразрушающего контроля). Вся готовая продукция подвергается гидравлическим испытаниям пробным давлением на аттестованном гидростенде завода.
География поставок фильтров шламоотводителей очень широка. Вы можете купить ФШМ-600 нашего производства не только в Кентау, но и в любом населенном пункте России, а также в странах ЕАЭС (Армения, Белоруссия, Казахстан, Киргизия). Узнать актуальную стоимость фильтров ФШМ Ду 600 мм с доставкой в Ваш регион можно у менеджеров отдела продаж Уральского завода стальных конструкций по координатам, указанным в разделе «Контакты».

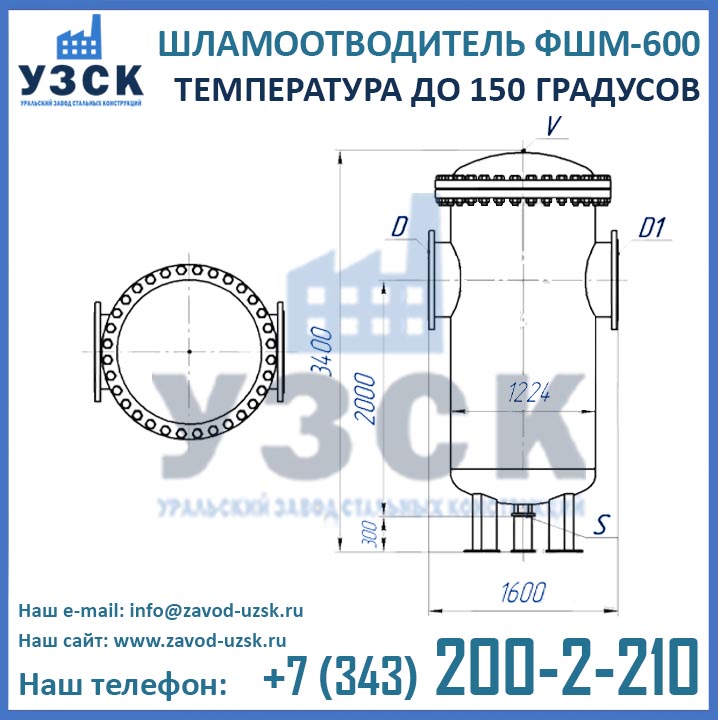

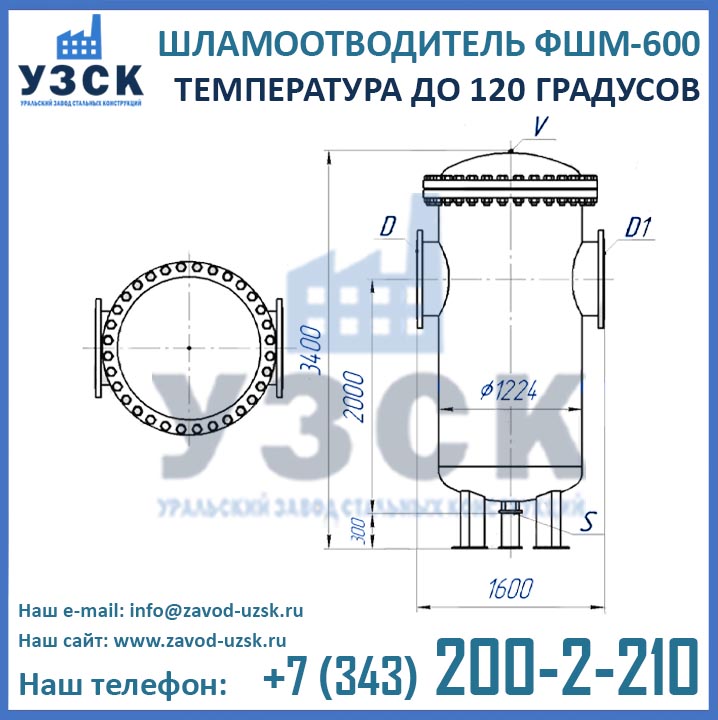

Фильтры ФШМ-600, чертежи
