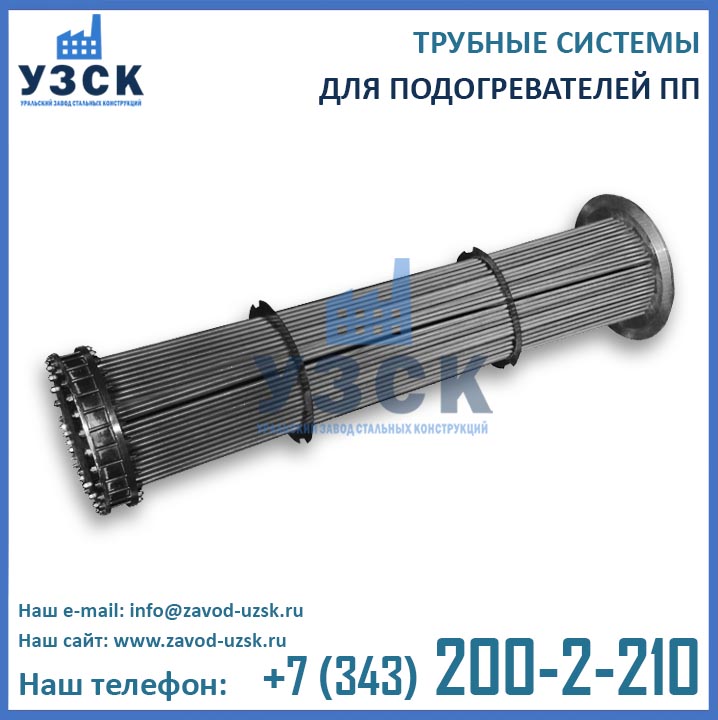

Трубная система (трубный пучок) пароводяного подогревателя ПП является одним из основных элементов теплообменника, без которого бойлер не сможет выполнять свои функции.
Основными составляющими трубных систем ТС являются:
- трубные доски,
- теплообменные трубки,
- отбойный щит,
- сегментные перегородки.
Теплообменные трубки для ТС могут быть изготовлены из латуни Л68 или нержавеющей стали 12Х18Н10Т. Трубные доски располагаются по краям теплообменных труб, трубки завальцованы. Отбойный щит располагается под патрубком для подвода пара для защиты труб от пагубного воздействия пара. Поперечные перегородки располагаются сегментно и выполняют функцию опор. Они необходимы для укрепления конструкции и обеспечения нужного направления потока пара.
Изготовление трубных систем для ПП типового исполнения осуществляется из трубок диаметром 16 мм, но по желанию заказчика, возможны и другие варианты. Стандартная толщина стенки латунных теплообменных труб 0,8 мм, а толщина трубок из нержавеющей стали – 0,5 мм. Под заказ возможно производство трубных пучков с толщиной стенки трубок 1,0 мм.
Технические характеристики трубных систем ТС
Обозн. | Площадь поверх-ности нагрева, м2 | Номи-наль-ный расход воды, т/ч | Кол-во тепло-обмен-ных труб, Ø 16х1 | Длина, мм | Темпе-ратур-ный график, оС | Макси-мальное избы-точное рабочее давление, МПа |
ТС2-6-2-II (ТС2-6-2-2) | 6,3 | 29,2 | 68 | 2000 | 70/95 | 0,19 |
ТС2-9-7-II (ТС2-9-7-2) | 9,5 | 32,4 | 68 | 3000 | 70/130 | 0,68 |
ТС2-9-7-IV (ТС2-9-7-4) | 9,5 | 16,1 | 68 | 3000 | 70/150 | 0,68 |
ТС2-11-2-II (ТС2-11-2-2) | 11,4 | 53,4 | 124 | 2000 | 70/95 | 0,19 |
ТС1-16-2-II (ТС1-16-2-2) | 16,0 | 76,0 | 176 | 2000 | 70/95 | 0,19 |
ТС2-17-7-II (ТС2-17-7-2) | 17,2 | 59,0 | 124 | 3000 | 70/130 | 0,68 |
ТС2-17-7-IV (ТС2-17-7-4) | 17,2 | 29,4 | 124 | 3000 | 70/150 | 0,68 |
ТС1-21-2-II (ТС1-21-2-2) | 21,2 | 103,5 | 232 | 2000 | 70/95 | 0,19 |
ТС1-24-7-II (ТС1-24-7-2) | 24,4 | 83,5 | 176 | 3000 | 70/130 | 0,68 |
ТС1-24-7-IV (ТС1-24-7-4) | 24,4 | 41,7 | 176 | 3000 | 70/150 | 0,68 |
ТС1-32-7-II (ТС1-32-7-2) | 32,0 | 110,5 | 232 | 3000 | 70/130 | 0,68 |
ТС1-32-7-IV (ТС1-32-7-4) | 32,0 | 55,0 | 232 | 3000 | 70/150 | 0,68 |
ТС1-35-2-II (ТС1-35-2-2) | 35,3 | 169,0 | 392 | 2000 | 70/95 | 0,19 |
ТС1-50-2-II (ТС1-50-2-2) | 50,5 | 251,0 | 560 | 2000 | 70/95 | 0,19 |
ТС1-53-7-II (ТС1-53-7-2) | 53,9 | 182,0 | 392 | 3000 | 70/130 | 0,68 |
ТС1-53-7-IV (ТС1-53-7-4) | 53,9 | 93,0 | 392 | 3000 | 70/150 | 0,68 |
ТС1-71-2-II (ТС1-71-2-2) | 71,0 | 342,0 | 788 | 2000 | 70/95 | 0,19 |
ТС1-76-7-II (ТС1-76-2-2) | 76,8 | 261,0 | 560 | 3000 | 70/130 | 0,68 |
ТС1-76-7-IV (ТС1-76-7-4) | 76,8 | 133,0 | 560 | 3000 | 70/150 | 0,68 |
ТС1-108-7-II (ТС1-108-7-2) | 108,0 | 358,0 | 788 | 3000 | 70/130 | 0,68 |
ТС1-108-7- IV (ТС1-108-7-4) | 108,0 | 188,0 | 788 | 3000 | 70/150 | 0,68 |
Стоимость трубных систем для бойлеров
Уральский завод стальных конструкций предлагает выгодные цены трубных систем для подогревателей пароводяных.
Мы гарантируем высокое качество поставляемой продукции, потому что мы в нем уверены. Лаборатория нерарушающего контроля, входящая в состав нашего завода, осуществляет строгий входной контроль поступающего сырья и комплектующих. В процессе производства мы осщуествляем котроль сварных швов, а готовые изделия проходят обязательные гидравлические испытания пробным давлением на аттестованном гидростенде завода.
Для того чтобы узнать, какова стоимость трубного пучка для подогревателя ПП1 или ПП2 необходимого вам исполнения и типоразмера, свяжитесь с отделом продаж нашего завода по координатам, указанным в разделе «Контакты».
