Компенсаторы по серии 7.401-2 относятся к узлам крепления трубопроводных систем и устанавливаются в вертикальных и наклонных шахтных стволах и протяженных горных выработках для компенсации перепадов давления и температурных расширений. Сальниковые компенсаторы серии 7.401-2 предназначены для эксплуатации на трубопроводах с рабочим давлением от 1 до 10 МПа (от 10 до 100 кгс/см2 соответственно). Применение компенсаторов сальниковых позволяет существенно снизить вероятность аварий и разрывов трубопровода, вызванных термическим воздействием и высоким давлением сред.
Посмотреть и скачать подробные чертежи по серии 7.401 Вы можете кликнув по одной из ссылок указанных ниже.
Компенсаторы серия 7.401-2 выпуск 1.
В данном выпуске представлены сальниковые компенсаторы для трубопроводов диаметром Ду 100 мм и рабочим давлением Ру от 1,0 до 10 МПа. Основная сфера применения: нефтедобывающая промышленность.
Компенсаторы Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1К100-000 | 215 | 180 | 40 | 18 | 1,5 | 148 |
| 1К100-000-01 | 215 | 180 | 46 | 18 | 2,4 | 149 |
| 1К100-000-02 | 230 | 190 | 50 | 22 | 3,8 | 152 |
| шифр | расшифровка | Ру, МПа | ||||
| К100-1,0 | Компенсатор Ду 100 мм Ру 1,0 МПа | 1,0 | ||||
| К100-1,6 | Компенсатор Ду 100 мм Ру 1,6 МПа | 1,6 | ||||
| К100-2,5 | Компенсатор Ду 100 мм Ру 2,5 МПа | 2,5 | ||||

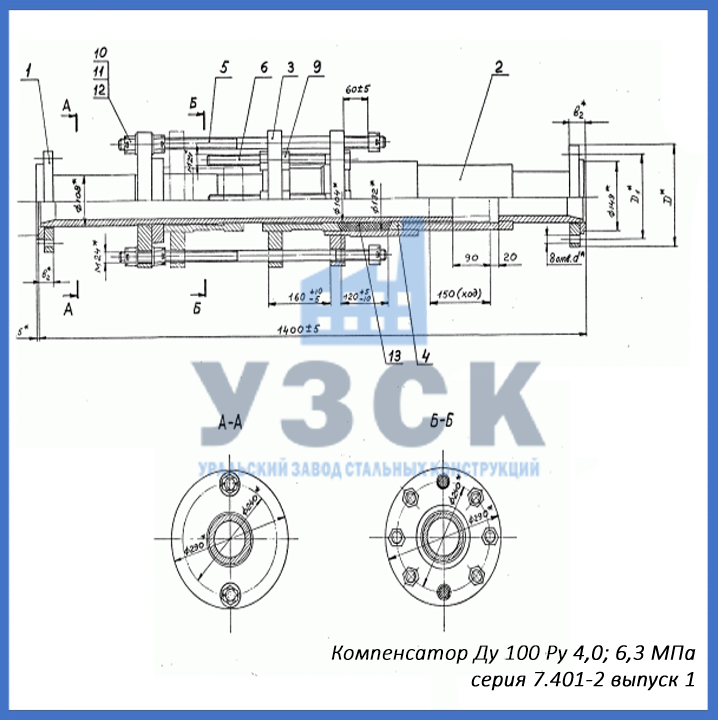

Компенсаторы Ру 4,0; 6,3 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2К100-000 | 230 | 190 | 50 | 23 | 6,0 | 152 |
| 2К100-000-01 | 250 | 200 | 60 | 25 | 9,6 | 161 |
| шифр | расшифровка | Ру, МПа | ||||
| К100-4,0 | Компенсатор Ду 100 мм Ру 4,0 МПа | 4,0 | ||||
| К100-6,3 | Компенсатор Ду 100 мм Ру 6,3 МПа | 6,3 | ||||

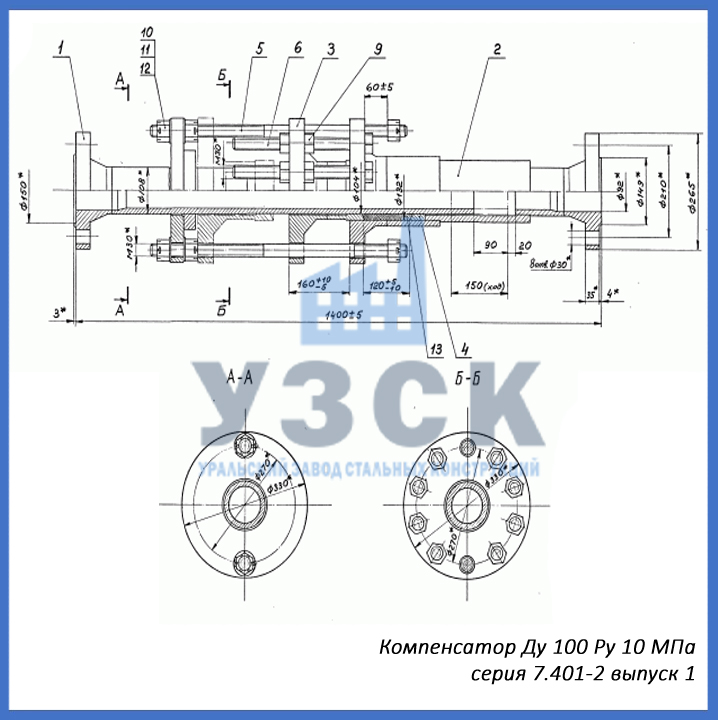

Компенсаторы Ру 10,0 серия 7.401-2 выпуск 1.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3К100-000 | 265 | 210 | 30 | 10,0 | 192 |
| шифр | расшифровка | ||||
| К100-10,0 | Компенсатор Ду 100 мм Ру 10,0 МПа | ||||
Компенсатор серия 7.401-2 выпуск 2.
Выпуск 2 серии 7.401-2 представлен компенсаторами сальниковыми с условным диаметром Ду 150 мм, рассчитанными на рабочее давление от Ру 1,0 МПа до Ру 10 МПа.

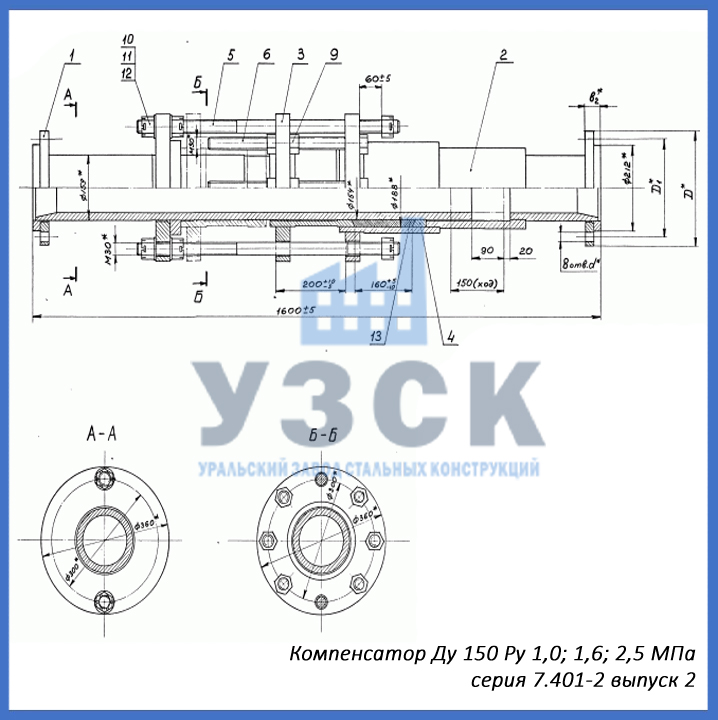

Компенсаторы Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1К150-000 | 280 | 240 | 44 | 22 | 1,5 | 270 |
| 1К150-000-01 | 280 | 240 | 50 | 22 | 2,4 | 272 |
| 1К150-000-02 | 300 | 250 | 54 | 26 | 3,8 | 278 |
| шифр | расшифровка | Ру, МПа | ||||
| К150-1,0 | Компенсатор Ду 150 мм Ру 1,0 МПа | 1,0 | ||||
| К150-1,6 | Компенсатор Ду 150 мм Ру 1,6 МПа | 1,6 | ||||
| К150-2,5 | Компенсатор Ду 150 мм Ру 2,5 МПа | 2,5 | ||||

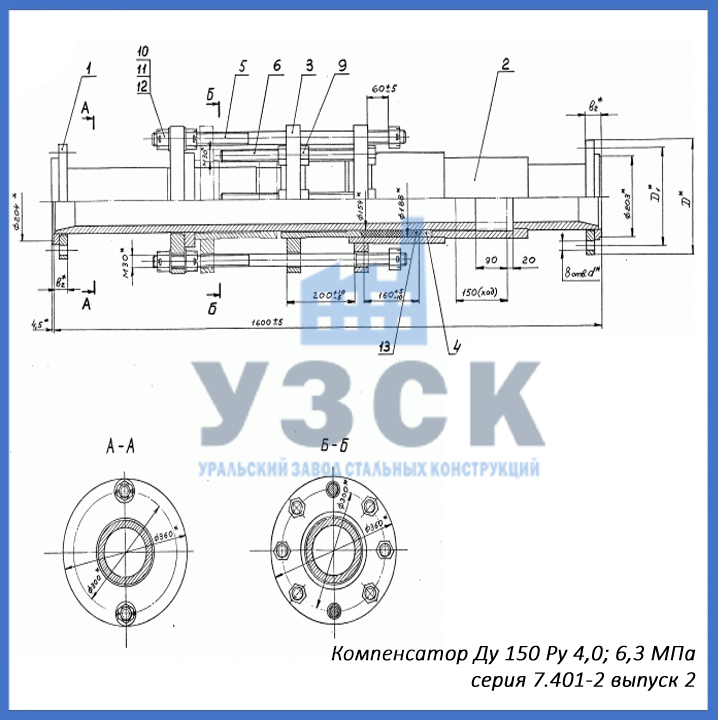

Компенсаторы Ру 4,0; 6,3 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2К150-000 | 300 | 250 | 54 | 25 | 6,0 | 278 |
| 2К150-000-01 | 340 | 280 | 78 | 34 | 9,6 | 308 |
| шифр | расшифровка | Ру, МПа | ||||
| К150-4,0 | Компенсатор Ду 150 мм Ру 4,0 МПа | 4,0 | ||||
| К150-6,3 | Компенсатор Ду 150 мм Ру 6,3 МПа | 6,3 | ||||

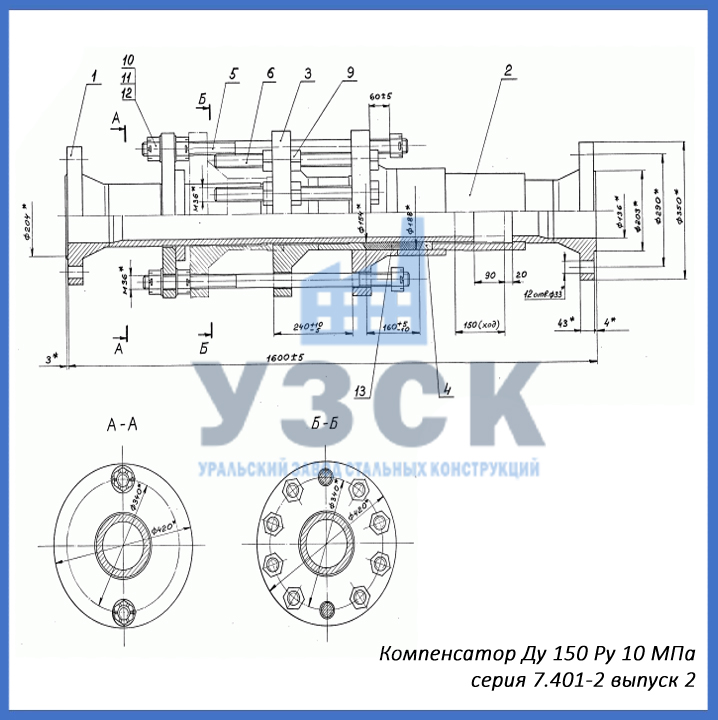

Компенсаторы Ру 10,0 серия 7.401-2 выпуск 2.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3К150-000 | 350 | 290 | 33 | 10,0 | 381 |
| шифр | расшифровка | ||||
| К150-10,0 | Компенсатор Ду 150 мм Ру 10,0 МПа | ||||
Компенсаторы серия 7.401-2 выпуск 3.
Данный выпуск содержит сальниковые компенсаторы диаметром Ду 200 мм с рабочим давлением Ру 1,0 МПа, Ру 1,6 МПа; Ру 2,5 МПа; Ру 4,0 МПа; Ру 6,3 МПа; Ру 10 МПа.

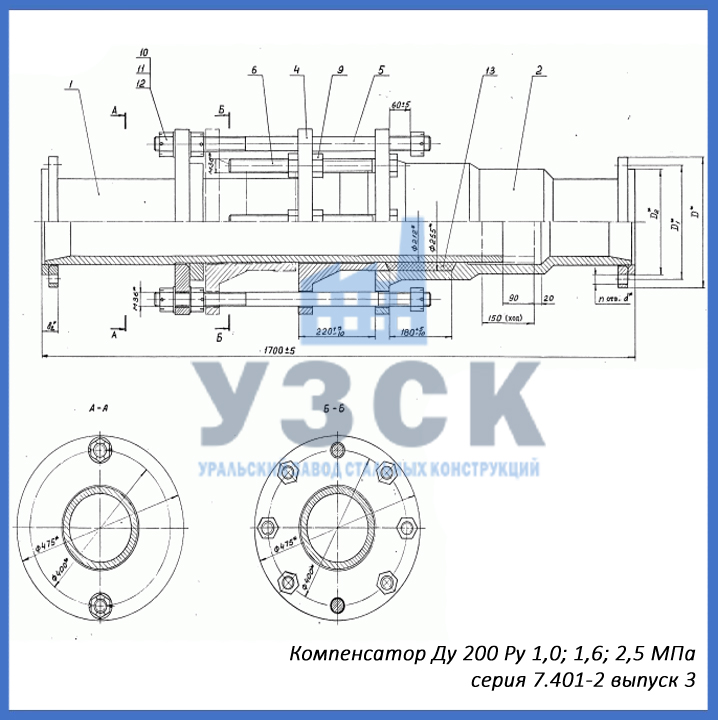

Компенсаторы Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1К200-000 | 335 | 295 | 46 | 22 | 1,5 | 470 |
| 1К200-000-01 | 335 | 295 | 50 | 22 | 2,4 | 472 |
| 1К200-000-02 | 360 | 310 | 54 | 26 | 3,8 | 481 |
| шифр | расшифровка | Ру, МПа | ||||
| К200-1,0 | Компенсатор Ду 200 мм Ру 1,0 МПа | 1,0 | ||||
| К200-1,6 | Компенсатор Ду 200 мм Ру 1,6 МПа | 1,6 | ||||
| К200-2,5 | Компенсатор Ду 200 мм Ру 2,5 МПа | 2,5 | ||||

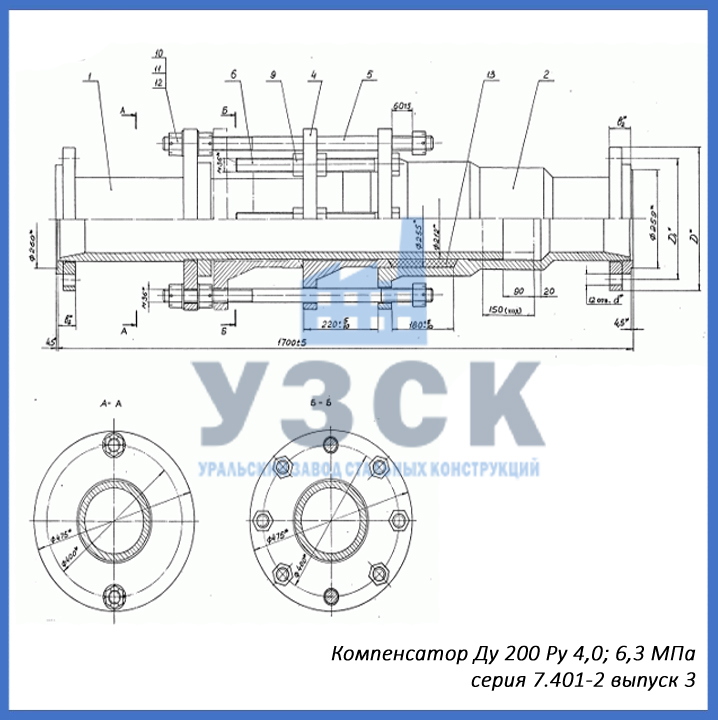

Компенсаторы Ру 4,0; 6,3 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2К200-000 | 375 | 320 | 62 | 30 | 6,0 | 492 |
| 2К200-000-01 | 405 | 345 | 94 | 34 | 9,6 | 534 |
| шифр | расшифровка | Ру, МПа | ||||
| К200-4,0 | Компенсатор Ду 200 мм Ру 4,0 МПа | 4,0 | ||||
| К200-6,3 | Компенсатор Ду 200 мм Ру 6,3 МПа | 6,3 | ||||
Компенсаторы Ру 10,0 серия 7.401-2 выпуск 3.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3К200-000 | 430 | 360 | 39 | 10,0 | 660 |
| шифр | расшифровка | ||||
| К200-10,0 | Компенсатор Ду 200 мм Ру 10,0 МПа | ||||
Компенсаторы серия 7.401-2 выпуск 4.
В данном выпуске представлены сальниковые компенсаторы для трубопроводов диаметром Ду 250 мм и рабочим давлением Ру от 1,0 до 10 МПа. Основная сфера применения: нефтедобывающая промышленность.

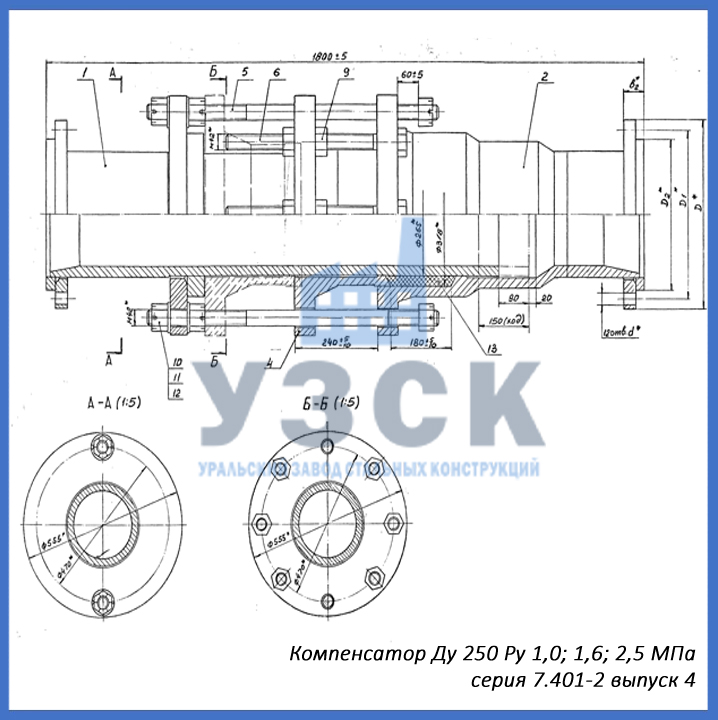

Компенсаторы Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1К250-000 | 390 | 350 | 50 | 22 | 1,5 | 702 |
| 1К250-000-01 | 405 | 355 | 54 | 26 | 2,4 | 708 |
| 1К250-000-02 | 425 | 370 | 58 | 30 | 3,8 | 718 |
| шифр | расшифровка | Ру, МПа | ||||
| К250-1,0 | Компенсатор Ду 250 Ру 1,0 МПа | 1,0 | ||||
| К250-1,6 | Компенсатор Ду 250 Ру 1,6 МПа | 1,6 | ||||
| К250-2,5 | Компенсатор Ду 250 Ру 2,5 МПа | 2,5 | ||||

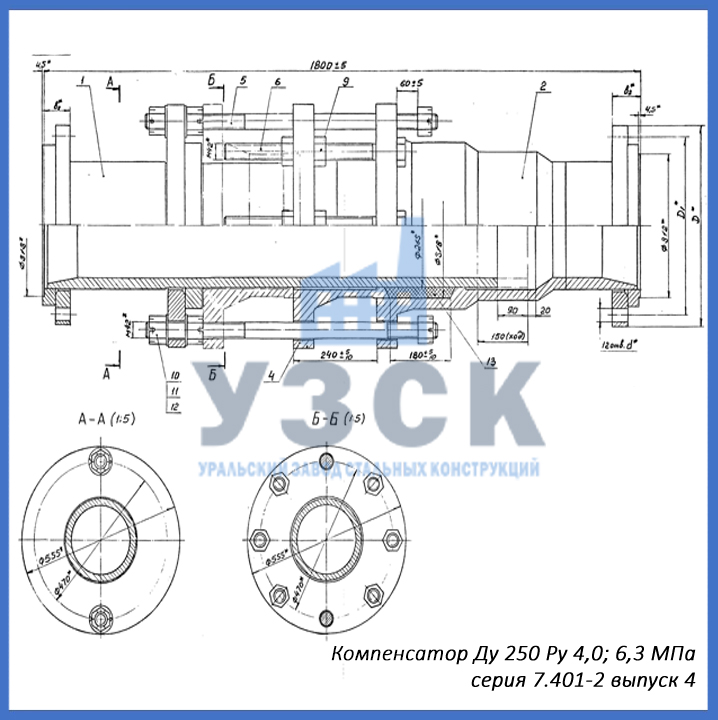

Компенсаторы Ру 4,0; 6,3 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2К250-000 | 445 | 385 | 72 | 34 | 6,0 | 741 |
| 2К250-000-01 | 470 | 400 | 108 | 41 | 9,6 | 794 |
| шифр | расшифровка | Ру, МПа | ||||
| К250-4,0 | Компенсатор Ду 250 Ру 4,0 МПа | 4,0 | ||||
| К250-6,3 | Компенсатор Ду 250 Ру 6,3 МПа | 6,3 | ||||

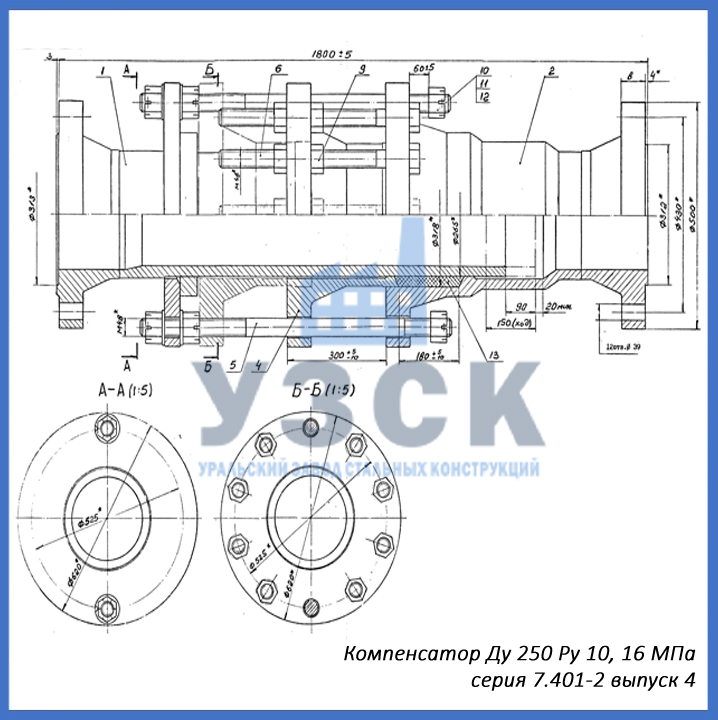

Компенсаторы Ру 10,0; 16,0 серия 7.401-2 выпуск 4.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3К250-000 | 500 | 430 | 39 | 10 | 982 |
| 3К250-000-01 | 500 | 430 | 39 | 16 | 1000 |
| шифр | расшифровка | ||||
К250-10,0 | Компенсатор Ду 250 Ру 10,0 МПа | ||||
| К250-16,0 | Компенсатор Ду 250 Ру 16,0 МПа | ||||
Компенсаторы серия 7.401-2 выпуск 5.
Выпуск 2 серии 7.401-2 представлен компенсаторами сальниковыми с условным диаметром Ду 300 мм, рассчитанными на рабочее давление от Ру 1,0 МПа до Ру 16 МПа.

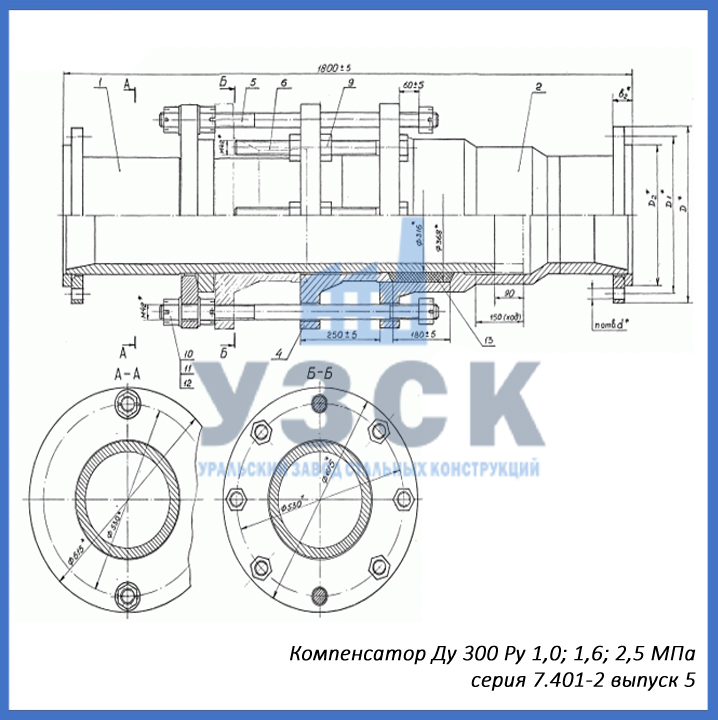

Компенсаторы Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1К300-000 | 440 | 400 | 52 | 22 | 1,5 | 914 |
| 1К300-000-01 | 460 | 410 | 56 | 26 | 2,4 | 926 |
| 1К300-000-02 | 485 | 430 | 60 | 30 | 3,8 | 940 |
| шифр | расшифровка | Ру, МПа | ||||
| К300-1,0 | Компенсатор Ду 300 Ру 1,0 МПа | 1,0 | ||||
| К300-1,6 | Компенсатор Ду 300 Ру 1,6 МПа | 1,6 | ||||
| К300-2,5 | Компенсатор Ду 300 Ру 2,5 МПа | 2,5 | ||||

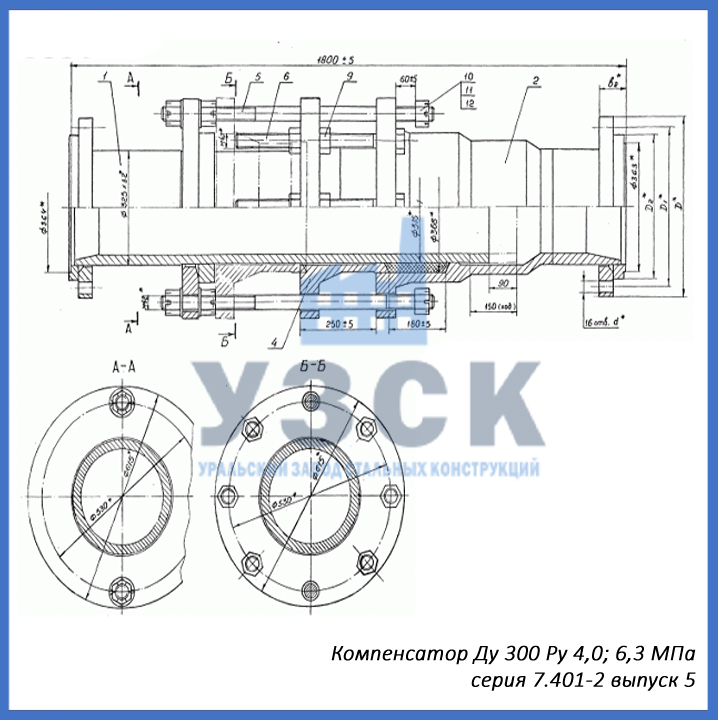

Компенсаторы Ру 4,0; 6,3 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2К300-000 | 510 | 450 | 80 | 34 | 6,0 | 151 |
| 2К300-000-01 | 530 | 460 | 118 | 41 | 9,6 | 218 |
| шифр | расшифровка | Ру, МПа | ||||
| К300-4,0 | Компенсатор Ду 300 Ру 4,0 МПа | 4,0 | ||||
| К300-6,3 | Компенсатор Ду 300 Ру 6,3 МПа | 6,3 | ||||

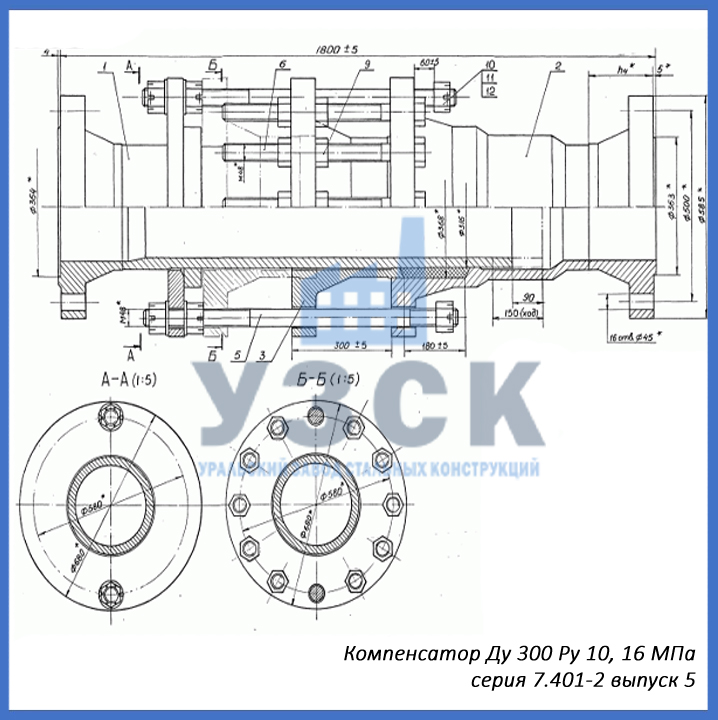

Компенсаторы Ру 10,0; 16,0 серия 7.401-2 выпуск 5.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3К300-000 | 585 | 500 | 45 | 10,0 | 978 |
| 3К300-000-01 | 585 | 500 | 45 | 16,0 | 1037 |
| шифр | расшифровка | ||||
| К300-10,0 | Компенсатор Ду 300 Ру 10,0 МПа | ||||
| К300-16,0 | Компенсатор Ду 300 Ру 16,0 МПа | ||||
Компенсаторы серия 7.401-2 выпуск 6.
Данный выпуск содержит сальниковые компенсаторы диаметром Ду 350 мм с рабочим давлением Ру 1,0 МПа, Ру 1,6 МПа; Ру 2,5 МПа; Ру 4,0 МПа; Ру 6,3 МПа; Ру 10 МПа.

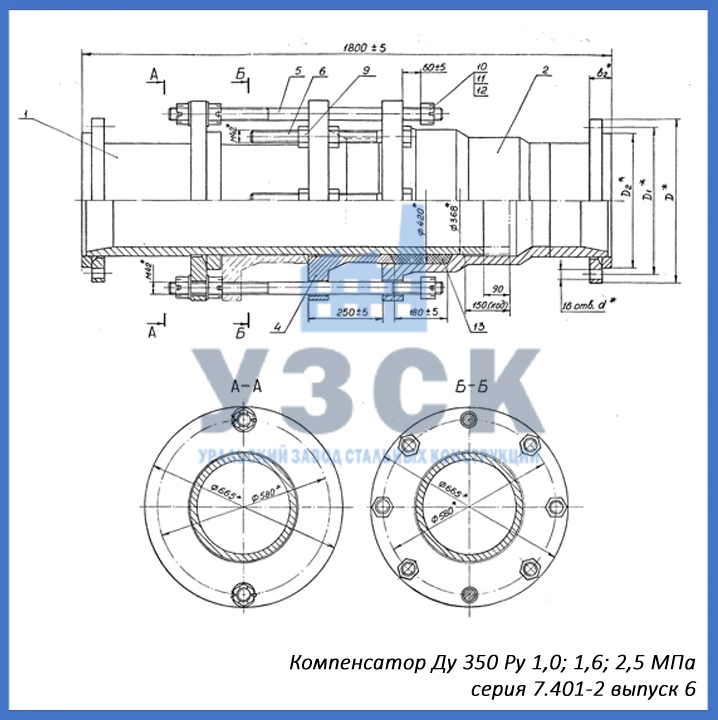

Компенсаторы Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1К350-000 | 500 | 460 | 56 | 22 | 1,5 | 1069 |
| 1К350-000-01 | 520 | 470 | 60 | 26 | 2,4 | 1081 |
| 1К350-000-02 | 550 | 490 | 66 | 33 | 3,8 | 1105 |
| шифр | расшифровка | Ру, МПа | ||||
| К350-1,0 | Компенсатор Ду 350 Ру 1,0 МПа | 1,0 | ||||
| К350-1,6 | Компенсатор Ду 350 Ру 1,6 МПа | 1,6 | ||||
| К350-2,5 | Компенсатор Ду 350 Ру 2,5 МПа | 2,5 | ||||

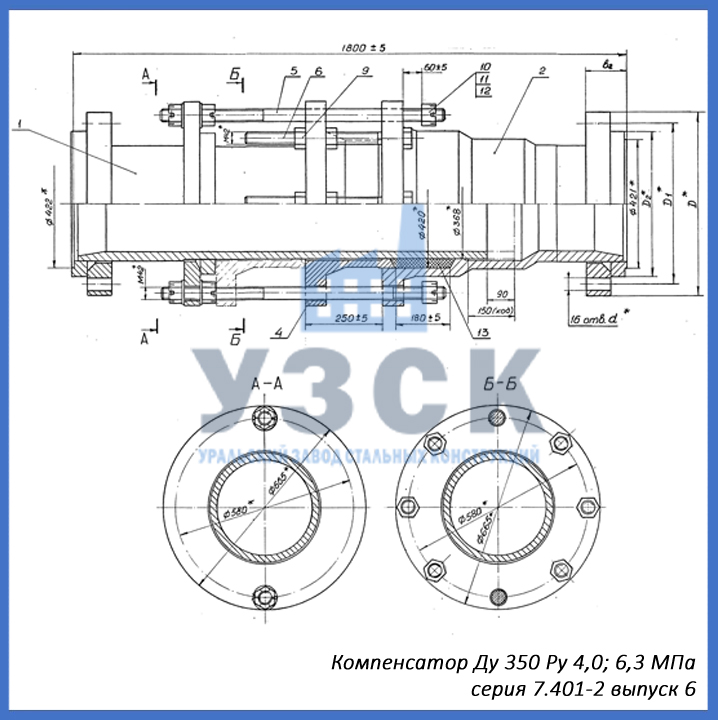

Компенсаторы Ру 4,0; 6,3 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 2К350-000 | 570 | 510 | 90 | 34 | 6,0 | 1151 |
| 2К350-000-01 | 595 | 525 | 130 | 41 | 9,6 | 1233 |
| шифр | расшифровка | Ру, МПа | ||||
| К350-4,0 | Компенсатор Ду 350 Ру 4,0 МПа | 4,0 | ||||
| К350-6,3 | Компенсатор Ду 350 Ру 6,3 МПа | 6,3 | ||||

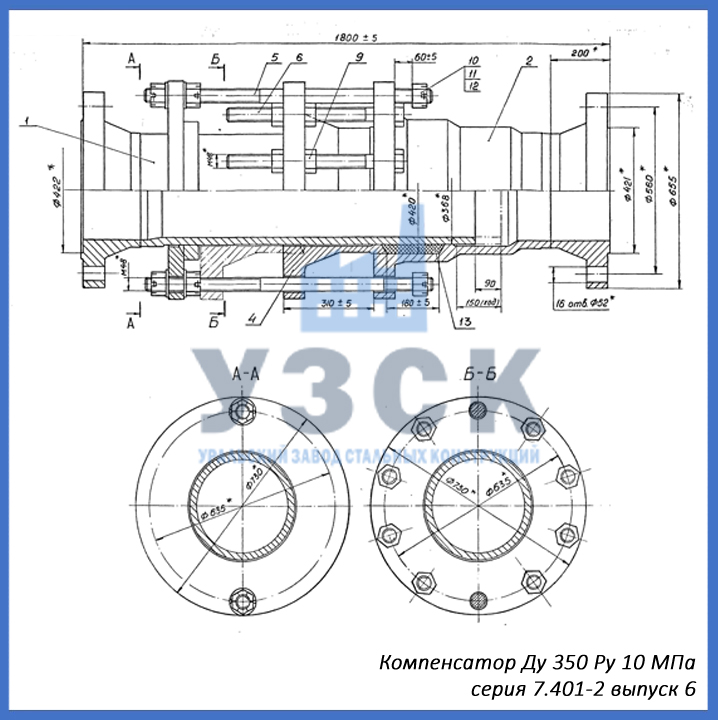

Компенсаторы Ру 10,0 серия 7.401-2 выпуск 6.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3К350-000 | 655 | 560 | 52 | 10,0 | 1468 |
| шифр | расшифровка | ||||
| К350-10,0 | Компенсатор Ду 350 Ру 10,0 МПа | ||||
Компенсаторы серия 7.401-2 выпуск 7.
Серия 7.401-2 выпуск 7 разработана для трубопроводных систем нефтедобывающей промышленности диаметром Ду 400 мм с рабочим давлением от 1,0 до 10 МПа. В выпуске представлены сальниковые компенсаторы Ду 400 Ру 1,0; 1,6; 2,5; 4,0; 6,3; 10 МПа.

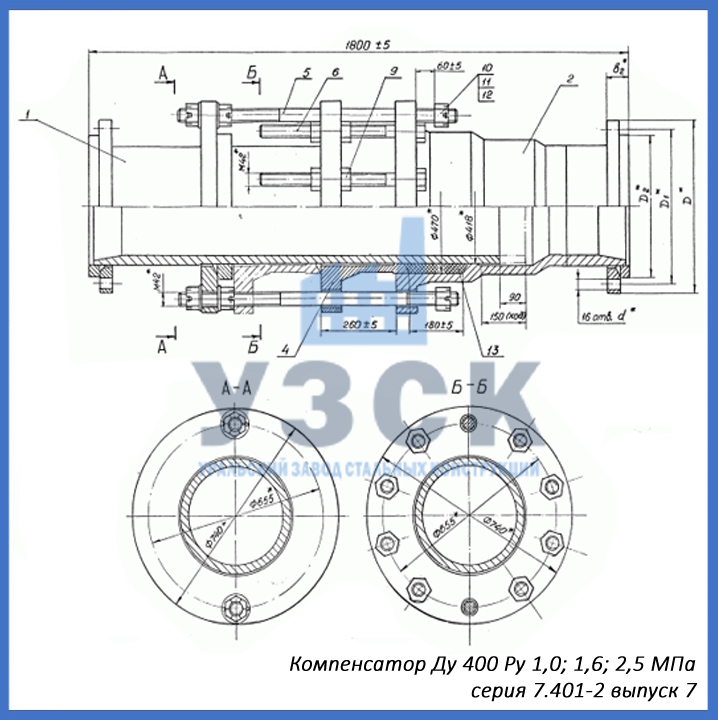

Компенсаторы Ру 1,0; 1,6; 2,5 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 1К400-000 | 565 | 515 | 60 | 26 | 1,5 | 1231 |
| 1К400-000-01 | 580 | 525 | 64 | 30 | 2,4 | 1243 |
| 1К400-000-02 | 610 | 550 | 72 | 33 | 3,8 | 1278 |
| шифр | расшифровка | Ру, МПа | ||||
| К400-1,0 | Компенсатор Ду 400 Ру 1,0 | 1,0 | ||||
| К400-1,6 | Компенсатор Ду 400 Ру 1,6 | 1,6 | ||||
| К400-2,5 | Компенсатор Ду 400 Ру 2,5 | 2,5 | ||||
Компенсаторы Ру 4,0; 6,3 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | b2,мм | d,мм | Рпр, МПа | m, кг |
|---|---|---|---|---|---|---|
| 3К400-000 | 655 | 585 | 54 | 39 | 6,0 | 1373 |
| 3К400-000-01 | 670 | 585 | 62 | 45 | 9,6 | 1448 |
| шифр | расшифровка | Ру, МПа | ||||
| К400-4,0 | Компенсатор Ду 400 Ру 4,0 | 4,0 | ||||
| К400-6,3 | Компенсатор Ду 400 Ру 6,3 | 6,3 | ||||
Компенсаторы Ру 10,0 серия 7.401-2 выпуск 7.
| обозначение | D,мм | D1,мм | d,мм | Ру, МПа | m, кг |
|---|---|---|---|---|---|
| 3К400-000 | 715 | 620 | 52 | 10,0 | 1778 |
| шифр | расшифровка | ||||
| К400-10,0 | Компенсатор Ду 400 Ру 10,0 | ||||
